API 5L X60M PSL2 LSAW স্টিল পাইপ বাহ্যিক FBE আবরণ

API 5L X60M PSL2 LSAW স্টিল পাইপ হল একটি উচ্চ-শক্তির লাইন পাইপ যা পাইপলাইন পরিবহন ব্যবস্থার জন্য আমেরিকান পেট্রোলিয়াম ইনস্টিটিউট স্পেসিফিকেশনে তৈরি করা হয়। উপাধি "X60M" একটি থার্মোমেকানিক্যালি রোলড (TMCP) ডেলিভারি অবস্থার সাথে 60,000 psi (414 MPa) এর সর্বনিম্ন ফলন শক্তি নির্দেশ করে। PSL2 (প্রোডাক্ট স্পেসিফিকেশন লেভেল 2) হল PSL1 এর তুলনায় উল্লেখযোগ্যভাবে কঠোর প্রয়োজনীয়তার সাথে উন্নত মানের স্তর, যার মধ্যে রয়েছে কঠোর রসায়ন নিয়ন্ত্রণ (0.12% এর চেয়ে কম বা সমান), বাধ্যতামূলক Charpy প্রভাব পরীক্ষা, সর্বোচ্চ শক্তি সীমা, ফলন-থেকে- এবং সম্পূর্ণ প্রসার্য অনুপাত নিয়ন্ত্রণ।

LSAW (অনুদৈর্ঘ্য নিমজ্জিত আর্ক ওয়েল্ডেড) উত্পাদন প্রক্রিয়া - যা DSAW (ডাবল-পার্শ্বস্থ নিমজ্জিত আর্ক ওয়েল্ডিং) - নামেও পরিচিত, একটি একক উচ্চ-গুণমানের ওয়েল্ড নাগেট তৈরি করে ভিতরে এবং বাইরে উভয় ঢালাই প্রযোজ্য। এই প্রক্রিয়াটি বিশেষভাবে বড়-ব্যাস, পুরু-প্রাচীরের পাইপগুলির জন্য ডিজাইন করা হয়েছে যা চাহিদাযুক্ত পাইপলাইন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। X60M গ্রেড মধ্য-শক্তির গ্রেড (X42–X52) এবং উচ্চ-শক্তি গ্রেডের (X70, X80) মধ্যে ব্যবধান পূরণ করে, পাতলা প্রাচীরের অংশগুলির সাথে উচ্চতর অপারেটিং চাপ সক্ষম করে - ইস্পাত টনেজ কমায়, ওয়েল্ডিং প্রজেক্টের দীর্ঘ সময়{1} এবং f1} ওয়েল্ডিং খরচ{1}}।

1. রাসায়নিক গঠন (PSL2, তাপ বিশ্লেষণ)

Nb, V, এবং Ti (একা বা সংমিশ্রণে) এর সাথে মাইক্রো-অ্যালোয়িং X60-এর জন্য অত্যধিক কার্বন ছাড়াই প্রয়োজনীয় শক্তি অর্জনের জন্য মানক, ওয়েল্ডেবিলিটি উন্নত করে এবং CE কম করে

2 .যান্ত্রিক বৈশিষ্ট্য (PSL2, পাইপ বডি)

PSL2 সর্বনিম্ন এবং সর্বোচ্চ উভয়ই ফলন শক্তি নির্দিষ্ট করে, পর্যাপ্ত নমনীয়তা নিশ্চিত করে এবং অধিক শক্তির সমস্যাগুলি প্রতিরোধ করে যা ক্ষেত্রের ঢালাইযোগ্যতাকে প্রভাবিত করতে পারে। সাবসি বা আর্কটিক পাইপলাইনগুলির জন্য, ড্রপ-ওয়েট টিয়ার টেস্ট (DWTT) -20 ডিগ্রিতে অবশ্যই 85% শিয়ার এরিয়ার থেকে বড় বা সমান দেখাতে হবে

3 .দৃঢ়তার প্রয়োজনীয়তা (ট্রান্সভার্স ন্যূনতম প্রভাব, পাইপ বডি)

বন্ধনীর মানগুলি উপ- আকারের নমুনার জন্য যেখানে প্রযোজ্য৷

1 আবরণ ওভারভিউ

ফিউশন-বন্ডেড ইপোক্সি (এফবিই) হল একটি থার্মোসেটিং পাউডার আবরণ যা ইলেক্ট্রোস্ট্যাটিকভাবে প্রি-180 ডিগ্রি এবং 250 ডিগ্রি তাপমাত্রায় উত্তপ্ত ইস্পাত পাইপ পৃষ্ঠগুলিতে প্রয়োগ করা হয়। গরম সাবস্ট্রেটের সাথে যোগাযোগের পরে, ইপোক্সি পাউডার গলে যায়, প্রবাহিত হয় এবং রাসায়নিকভাবে বিক্রিয়া করে উচ্চতর আনুগত্য এবং বাধা বৈশিষ্ট্য সহ একটি কঠিন, অবিচ্ছিন্ন ফিল্ম তৈরি করে।

দীর্ঘায়িত নিমজ্জন বা আক্রমনাত্মক মাটির সংস্পর্শে থাকা অবস্থায়ও FBE ইস্পাতে চমৎকার আনুগত্য প্রদান করে। তরল আবরণের বিপরীতে, FBE-তে কোনো দ্রাবক থাকে না, সংকোচনের ঝুঁকি দূর করে এবং ছিদ্রের ত্রুটিগুলি উল্লেখযোগ্যভাবে হ্রাস করে। এটি জল, অক্সিজেন এবং ক্লোরাইড আয়নগুলির - আন্ডার- আবরণ ক্ষয়ের তিনটি প্রধান ভেক্টরের প্রবেশের জন্য উচ্চ প্রতিরোধ প্রদান করে।

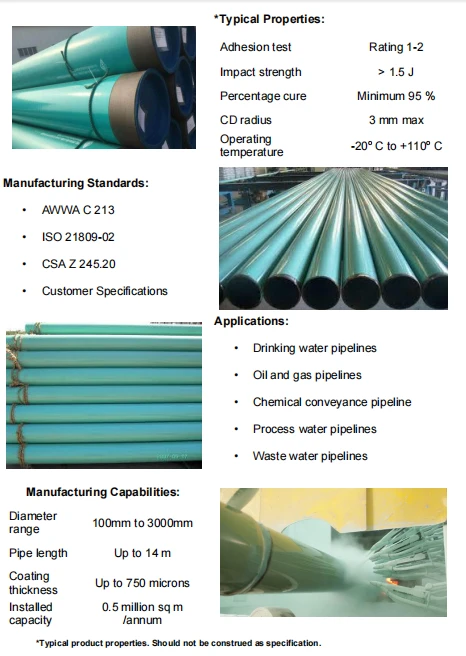

2 আবরণ স্পেসিফিকেশন

3 FBE আবরণ সুবিধা

• উচ্চতর আনুগত্য- ইস্পাত সাবস্ট্রেটের সাথে শক্তিশালী রাসায়নিক এবং যান্ত্রিক বন্ধন
• দ্রাবক-মুক্ত- কোনো VOC নির্গমন নেই, কোনো সংকোচন পোরোসিটি নেই৷
• উচ্চ ভেদন প্রতিরোধেরজল, O₂, এবং Cl আয়নগুলির বিরুদ্ধে - বাধা
• ক্যাথোডিক বিচ্ছিন্নতা প্রতিরোধ- CP এর অধীনে আবরণের অখণ্ডতা বজায় রাখে
• প্রমাণিত ট্র্যাক রেকর্ড50 বছরেরও বেশি সময় ধরে পাইপলাইনে - প্রয়োগ করা হয়েছে৷

API 5L X60M PSL2 LSAW পাইপ FBE বাহ্যিক আবরণ সহ একাধিক শিল্পে পরিষেবার শর্তগুলির দাবির জন্য ইঞ্জিনিয়ার করা হয়েছে:

LSAW পাইপ হল দীর্ঘ-দূরত্বের তেল এবং গ্যাস ট্রান্সমিশন পাইপলাইন, জলের মেইন, এবং কাঠামোগত পাইলিংয়ের জন্য আদর্শ পাইপের ধরন যখন ব্যাস বিজোড় বা ERW সরবরাহ করতে পারে তার চেয়ে বেশি

প্রশ্ন 1: PSL1 এবং PSL2 এর মধ্যে পার্থক্য কী?

PSL2-এর PSL1 থেকে আরও কঠোর প্রয়োজনীয়তা রয়েছে: কঠোর রসায়ন নিয়ন্ত্রণ (বিশেষ করে PSL1 এর জন্য কার্বন কম বা সমান 0.12% বনাম. 0.26%), বাধ্যতামূলক Charpy প্রভাব পরীক্ষা, নির্দিষ্ট সর্বোচ্চ ফলন শক্তি, কার্বন সমতুল্য সীমা (CE কম বা সমান 0.43{7}{7} থেকে কম বা সমান), ( 0.93 এর চেয়ে কম বা সমান), এবং ওয়েল্ড সিমের 100% অতিস্বনক পরীক্ষা। PSL2-এর জন্য MSS SP-25-28 প্রতি সম্পূর্ণ তাপ{12}}নম্বর ট্রেসেবিলিটিও প্রয়োজন৷

সিদ্ধান্তের নিয়ম:100 বারের উপরে অপারেটিং লাইনের জন্য, সোর সার্ভিস (H₂S), বা অফশোর, PSL2 - উল্লেখ করুন PSL1 নয়।

প্রশ্ন 2: কেন বিজোড় বা ERW পাইপের উপর LSAW চয়ন করবেন?

LSAW পাইপ হল বৃহৎ-ব্যাস, পুরু-ওয়াল অ্যাপ্লিকেশনের (OD > 16″) জন্য পছন্দের পছন্দ যেখানে বিজোড় এবং ERW পাইপগুলি তাদের উত্পাদন সীমাতে পৌঁছে যায়। ডাবল-পার্শ্বযুক্ত নিমজ্জিত আর্ক ওয়েল্ডিং প্রক্রিয়া চমৎকার যান্ত্রিক বৈশিষ্ট্য সহ একটি উচ্চ-অখণ্ডতা ঢালাই তৈরি করে। LSAW পাইপ কাটা- থেকে- দৈর্ঘ্যের ইস্পাত প্লেট তৈরি করা হয়, যা রসায়ন এবং মাত্রার সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয়।

প্রশ্ন 3: "X60M" মানে কি?

"X60" ন্যূনতম 60,000 psi (414 MPa) ফলন শক্তি নির্দেশ করে৷ "M" নির্দেশ করে যে ডেলিভারির অবস্থা থার্মোমেকানিক্যালি রোলড (TMCP)। "M" প্রত্যয়টি PSL2 এর জন্য নির্দিষ্ট এবং এটি নির্দেশ করে যে পাইপটি মাইক্রো-অ্যালোয়িং সহ নিয়ন্ত্রিত ঘূর্ণায়মান দ্বারা উত্পাদিত হয়েছিল, যার ফলে সূক্ষ্ম শস্যের গঠন, উন্নত শক্ততা, এবং সাধারণ বা ঘূর্ণিত অবস্থার তুলনায় আরও ভাল ঢালাইযোগ্যতা পাওয়া যায়।

প্রশ্ন 4: প্রস্তাবিত FBE আবরণ বেধ কি?

স্ট্যান্ডার্ড ট্রান্সমিশন পাইপলাইন অ্যাপ্লিকেশনের জন্য, FBE ড্রাই ফিল্ম বেধ (DFT) 350-500 μm হওয়া উচিত। বিশেষ প্রকল্পে উচ্চ বেধের প্রয়োজন হতে পারে। ডিএফটি পরিমাপ করা হয় ক্যালিব্রেটেড অতিস্বনক বা চৌম্বকীয় আবেশ গেজ ব্যবহার করে, পরিধির অভিন্নতা নিশ্চিত করার জন্য প্রতি জয়েন্টে র‍্যাডিয়ালিভাবে বিতরণ করা ন্যূনতম চারটি রিডিং সহ।

প্রশ্ন 5: এই পাইপটি কি টক পরিষেবাতে ব্যবহার করা যেতে পারে?

হ্যাঁ, অতিরিক্ত প্রয়োজনীয়তা সহ। টক পরিষেবার জন্য (H₂S-পরিবেশ রয়েছে), পাইপটিকে অবশ্যই NACE MR0175 / ISO 15156 মেনে চলতে হবে৷ HIC (TM0284) এবং SSC (TM0177) সহ অতিরিক্ত পরীক্ষার প্রয়োজন হতে পারে৷ কঠোরতা অবশ্যই 22 HRC এর কম বা সমান নিয়ন্ত্রণ করতে হবে। কার্বন কন্টেন্ট আরও কমাতে হবে, এবং CE যতটা সম্ভব কম রাখা উচিত।

প্রশ্ন 6: কি পরীক্ষা এবং ডকুমেন্টেশন প্রদান করা হয়?

প্রতিটি চালানের মধ্যে রয়েছে:

EN 10204 টাইপ 3.1 বা 3.2 মিল টেস্ট সার্টিফিকেট

রাসায়নিক বিশ্লেষণ (তাপ এবং পণ্য)

প্রসার্য পরীক্ষার রিপোর্ট (ফলন, চূড়ান্ত, প্রসারণ, Y/T অনুপাত)

Charpy V{0}}খাঁজের প্রভাব পরীক্ষার ফলাফল (প্রকল্প তাপমাত্রায় 3টি নমুনা)

হাইড্রোস্ট্যাটিক পরীক্ষার রেকর্ড (প্রতিটি পাইপের দৈর্ঘ্য পরীক্ষা করা হয়েছে)

ASTM E213 প্রতি ওয়েল্ড সিমের 100% অতিস্বনক পরীক্ষা

মাত্রিক এবং চাক্ষুষ পরিদর্শন রিপোর্ট

তৃতীয়-পক্ষ পরিদর্শন উপলব্ধ (SGS, BV, TUV, Intertek)

প্রশ্ন 7: সাধারণ সীসা সময় কি?

স্ট্যান্ডার্ড অর্ডার: 8-12 সপ্তাহ। কাস্টম গ্রেড বা আবরণ স্পেসিফিকেশন: 12-16 সপ্তাহ। যোগ্যতার জন্য উপলব্ধ নমুনা পাইপ (MOQ 5 টুকরা)।

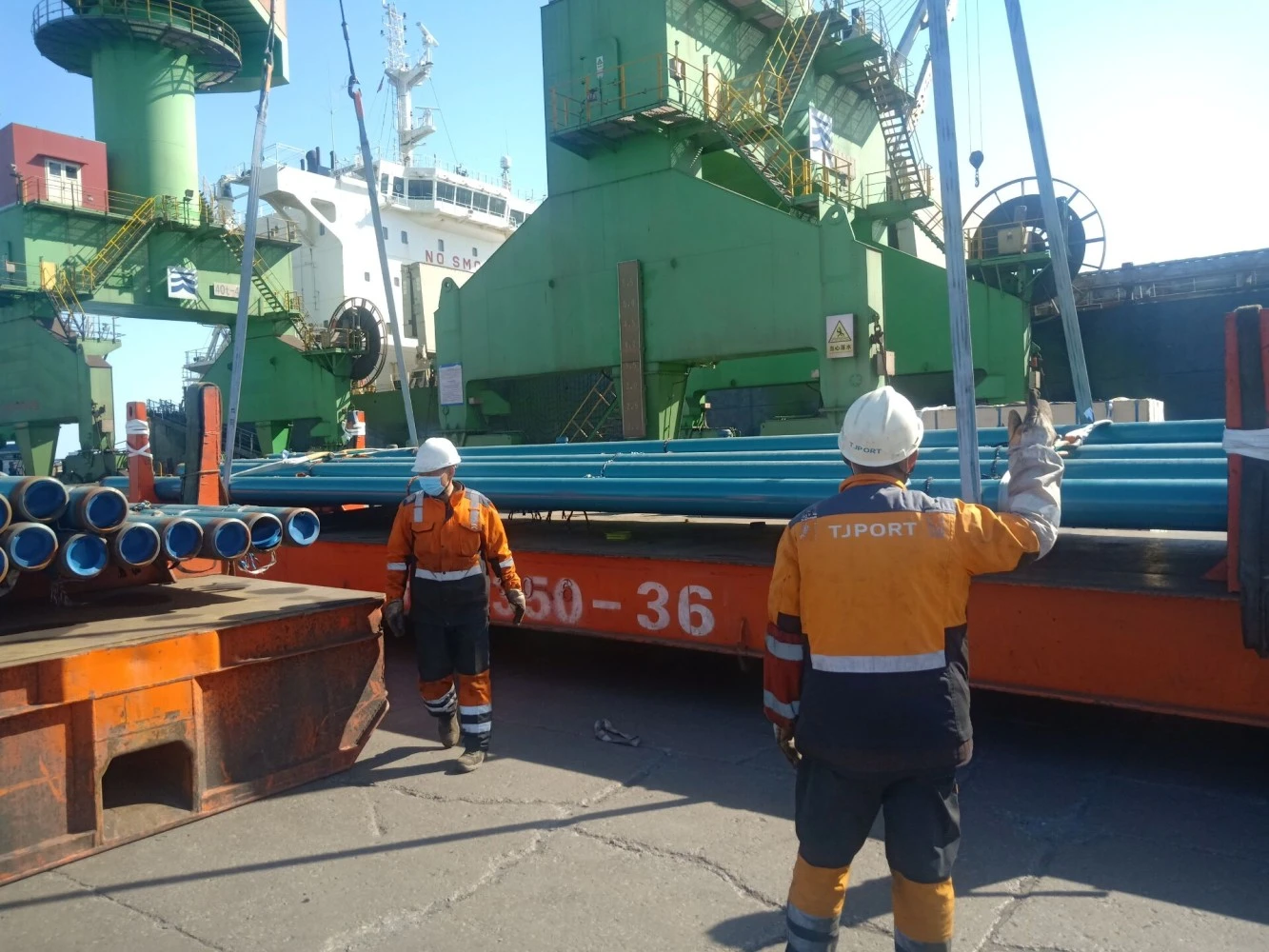

প্রশ্ন 8: পাইপটি রপ্তানির জন্য কীভাবে চিহ্নিত এবং প্যাকেজ করা হয়?

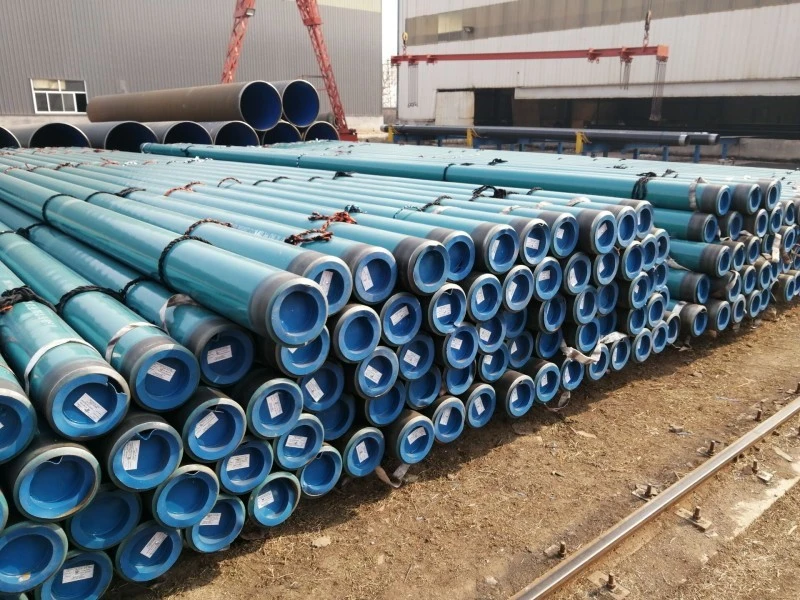

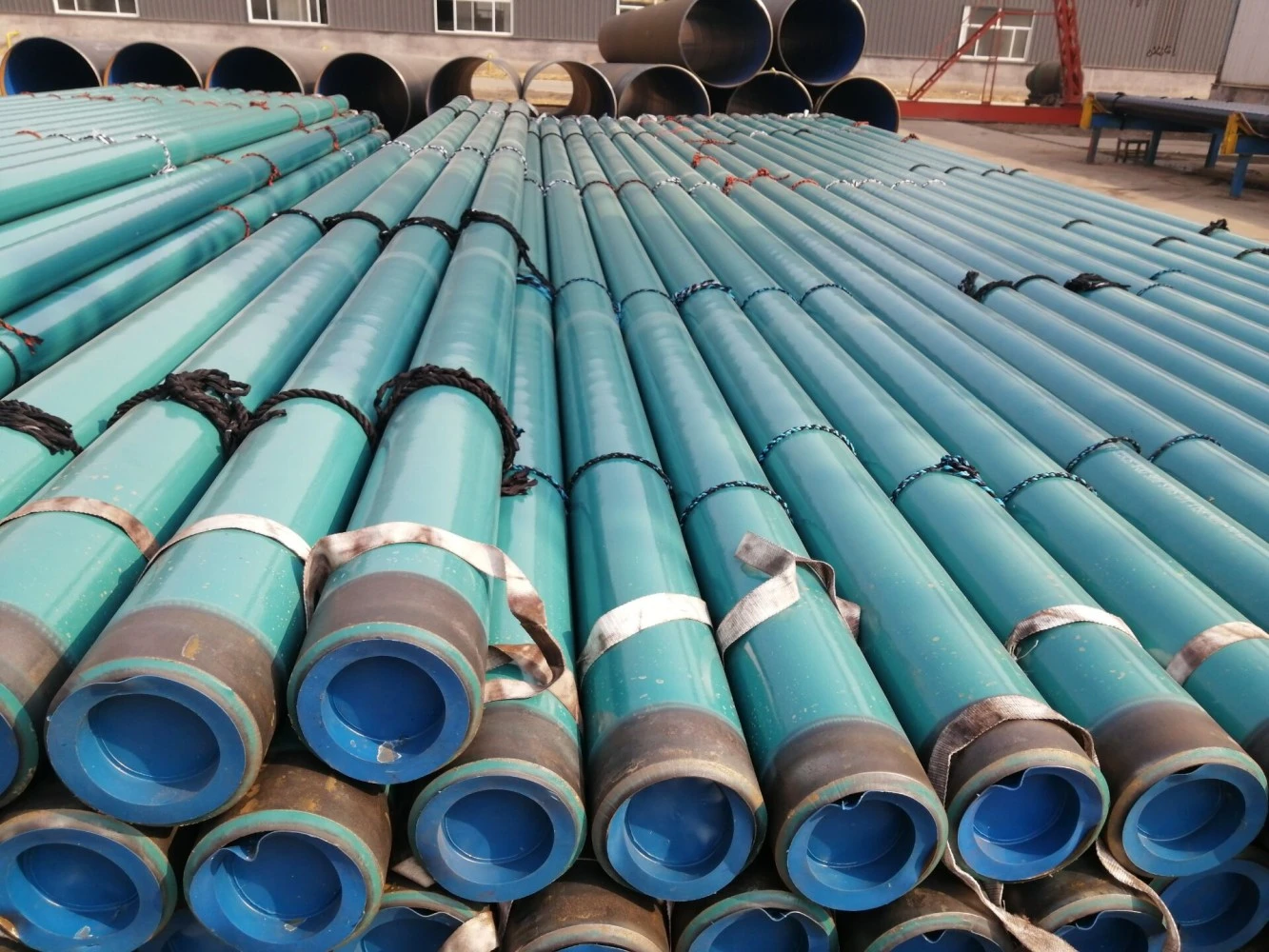

পাইপের প্রান্তগুলি প্রস্তুতকারক, গ্রেড (যেমন, "5L X60 PSL2"), প্রক্রিয়া (LSAW), হিট নম্বর, NPS, প্রাচীরের পুরুত্ব, দৈর্ঘ্য এবং স্ট্যান্ডার্ড রেফারেন্স বছর সহ API 5L প্রতি স্টেনসিল করা হয়। API 5L Annex G প্রতি কালার কোডিং: X60 সাধারণত একটি হলুদ ব্যান্ড দিয়ে চিহ্নিত করা হয়-35৷ প্যাকেজিং বিকল্পগুলির মধ্যে রয়েছে ষড়ভুজ বান্ডিল (1.5-3 টন, প্লাস্টিকের প্রান্তের ক্যাপগুলির সাথে স্টিলের স্ট্রিপ বাঁধাই) বা বড় ব্যাসের পাইপের জন্য পাত্রে আলগা
